Technologie laserového pálení





Pálicí stroj

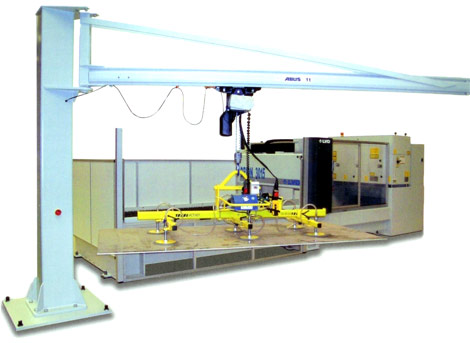

Laserové pálení (dělení) materiálu provádíme na stroji : LVD ORION - 3015 o výkonu 2,5kW , rozměr pálicího stolu: 1500x3000mm.

Parametry pálicího stroje:

• Max. rozměr plechu: 3000 mm x 1500 mm
• X-dráha osy: 3080 mm
• Y-dráha osy: 1555 mm
• Z-dráha osy: 290 mm
• Maximální hmotnost plechu: 575 kg
• Opakovatelná přesnost: ± 0.02 mm
• Polohovací přesnost: ± 0.05 mm/m





Laserové pálení materiálů provádíme do:

• Uhlíková ocel - 16 mm
• Nerezová ocel - 10 mm
• Hliník - 6 mm

Předností stroje je servem řízená osa Z má rozsah 290 mm, a dovoluje tak řezací hlavě kopírovat nerovnosti páleného materiálu a řezaní do profilů.
